EL vs. PL - Zwei Wege zur Qualitätsprüfung von PV-Modulen
EL & PL für PV-Module: Kurzvergleich von Tageslicht-Photolumineszenz und Elektrolumineszenz zur Erkennung von Mikrorissen, Shunts und Degradation.
EL/PL-Inspektion
Hagelinspektion: Erfahre mehr über unsere Dienstleistung bei Hagelschaden!
Features
Einzigartiges EL-Inspektionsverfahren im Tageslicht
Bei der Elektrolumineszenz(EL)-Inspektion bestromen wir die PV-Module, sodass diese wie eine Leuchtdiode Infrarotlicht emittieren. Dieses Infrarotlicht ist für das menschliche Auge unsichtbar, weswegen wir eine spezielle Kamera nutzen, um es zu detektieren. Bei der Inspektion erzeugen wir ein Bild für jedes einzelne PV-Modul. Diese Bilder geben Aufschluss über „verdeckte“ Defekte wie Zellbrüche oder Produktionsfehler, die ohne die EL-Inspektion unerkannt blieben. Unser DaySy EL-Verfahren funktioniert auch im Tageslicht. Im Gegensatz dazu müssen unsere Mitbewerber in Dunkelheit messen, um Fremdlicht zu minimieren. Auf unsere DaySy Tageslicht-EL halten wir internationale Patente.

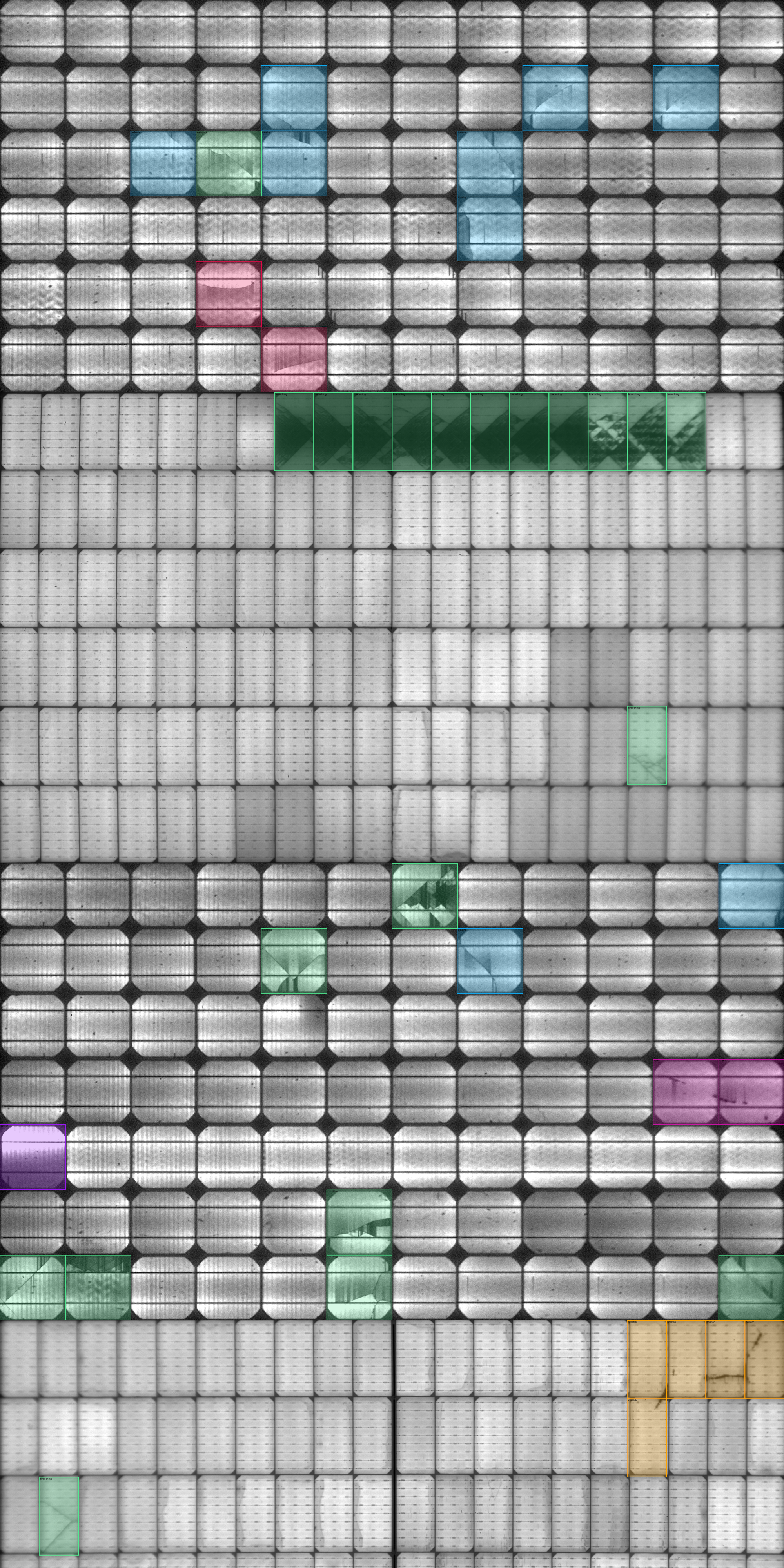

Detaillierte Defektanalyse auf Zellebene
Unsere neueste, höchstauflösende Kamera erkennt selbst kleinste Risse und Defekte in den Zellen der PV-Module.
Qualitätssicherung auf hohem Niveau
Nicht nur der Hagel, sondern auch unsachgemäße Montage hinterlässt Spuren! Wir überprüfen Ihre PV-Anlage im installierten Zustand auf Hagelschäden, Herstellungs- oder Montagefehler, auch solche, die für das Auge nicht sichtbar sind. In den meisten Fällen können wir anhand des Schadensbildes auf die Ursache zurückschließen.
Freiflächen- und Dachanlagen
Wir inspizieren jede zugängliche PV-Anlage im montierten Zustand:
- Dächer von Ein- und Mehrfamilienhäusern
- Industriedächer
- Stichproben in großen Freifeldanlagen
- 100%-Inspektion von Freiflächenanlagen mit dem DaySy Rover
Inspektion nach Anlieferung
Ebenso prüfen wir palettierte Module bei Anlieferung auf Transportschäden. Durch die Messung erkennen wir auch kleinste Defekte, die sich eventuell erst in Jahren auf den Stromertrag auswirken.
5 Schritte zur EL-Inspektion
Schritt 1: Kontaktaufnahme
Sie schildern uns die Problemstellung wie z.B. Hagel, Montageschäden, Vandalismus oder Minderertrag. Wir melden uns zeitnah und besprechen Ihr Anliegen.
Schritt 2: Bestandsaufnahme
Sie übermitteln uns Fotos und Dokumente der betroffenen Anlage. Besonders wichtig sind der Strangplan und ein Starkstromanschluss. Sollte der Strangplan nicht mehr (korrekt) vorliegen, können wir aber auch mit etwas Mehraufwand die Lage der PV-Stränge während der Inspektion ermitteln. Wenn kein Starkstrom vorhanden ist, bringen wir einen Generator mit.
Schritt 3: Angebot
Anhand der Bestandsaufnahme erstellen wir Ihnen ein passendes Angebot.
Schritt 4: Inspektion
Wir vereinbaren wetterabhängig den Inspektionstermin. Bei unserer Ankunft weisen Sie uns in die Gegebenheiten vor Ort ein. Danach führen wir die Inspektion selbständig durch. Dabei bestromen wir ganze PV-Stränge mit einer leistungsstarken Stromquelle und fotografieren jedes Modul einzeln mit der DaySy-Spezialkamera.
Schritt 5: Auswertung mit Gutachten
Die EL-Bilder werten wir in den folgenden Tagen aus und erstellen einen Bericht mit einer Handlungsempfehlung. Unser Bericht dokumentiert zudem die Lage, Art und oft die Ursache der erkannten Defekte. Viele Versicherungen akzeptieren unsere Gutachten.
EL-/PL-Inspektion FAQ
FAQ zur Elektrolumineszenz- & Photolumineszenz-Inspektion
Sie möchten den wirklichen Zustand Ihrer Photovoltaikanlage erfahren? Unsere häufigsten Fragen zur Elektrolumineszenz- & Photolumineszenz-Messung (EL-/PL-Messung) zeigen, wann, wie und warum sich diese Prüfung lohnt.
Worin liegt der Unterschied zwischen EL und PL?
Lumineszenz bezeichnet die Emission von Photonen infolge der Rekombination von Elektronen und Löchern in einem Halbleitermaterial. Wird einer Solarzelle Energie zugeführt, gelangen Elektronen in höhere Energieniveaus. Beim Zurückfallen in das Valenzband wird die überschüssige Energie als Photonen emittiert. Die Elektrolumineszenz (EL) regt das Photovoltaikmodul elektrisch an, wodurch es im nahen infraroten Bereich leuchtet. Bereiche, die wenig leuchten weißen auf einen erhöhten Serienwiderstand hin. Bei der Photolumineszenz (PL) erfolgt die Anregung durch Licht und zeigt dunklere Bereiche als Folge eines niedrigeren Parallelwiderstands. Beide Verfahren ergänzen sich ideal zur präzisen Fehlerdiagnose.
Wann ist eine PV-Inspektion mittels Elektro-und Photolumineszenz sinnvoll?
Eine Photovoltaik-Inspektion wird empfohlen:
- Nach Transport oder Montage
- Bei der Abnahme neuer PV-Anlagen (Qualitätsprüfung)
- Beim Kauf oder Verkauf der PV-Anlage (Dokumentation)
- Nach extremen Wetterereignissen (z. B. Hagel, Sturm)
- Bei Leistungsabfall oder Ertragsminderung
Welche Defekte können mit einer EL-/PL-Messung erkannt werden?
Mit der Elektrolumineszenz und Photolumineszenz werden feinste Defekte sichtbar, die nicht zwingend einen aktuellen Leistungsverlust auslösen, jedoch z.B. in Kombination von Wind- und Schneelasten zur Minderung der Leistung führen können. Typische Befunde sind:
- Mikrorisse oder Zellbrüche
- Deaktivierte (inaktive) Zellbereiche mit hohen Serienwiderstand
- Kurzgeschlossene Zellbereiche mit geringen Parallelwiderstand
- Defekte Busbars oder Kontaktunterbrechungen
- PID (Potential Induzierte Degradation)
- Hotspots oder variierende Zellqualität
- Einschläge von Hagel oder Werkzeugen
- Komplexe Schadensmuster aufgrund von Transport, Schneelast oder Vandalismus
Welche Vorteile bietet eine EL- & PL-Messung gegenüber anderen Prüfverfahren?
Die Elektrolumineszenz- und Photolumineszenz-Messung bietet zahlreiche Vorteile:
- Frühzeitige Lokalisierung kleinster Zellrisse
- Erkennung von Defekten, die bei einer I-V-Kennlinienmessung unbemerkt bleiben
- Höhere Präzision als thermografische Messungen bei allen Defekten - v.a. eindeutige Identifizierung von Hagelschäden
- Detaillierte Dokumentation des Modulzustands
- Nachweis für Gewährleistungs- und Versicherungsansprüche
- Nicht-invasiv und zerstörungsfrei
Neugierig?
Nehmen Sie bei Interesse gerne Kontakt mit uns auf.Wir beraten Sie gerne!
Entdecken Sie mehr Informationen in unserem Blog
Zu allen Blog-Einträgen »Unser Blog enthält verschiedenste Einträge rund um das Thema Photovoltaik. Schauen Sie rein und informieren Sie sich.

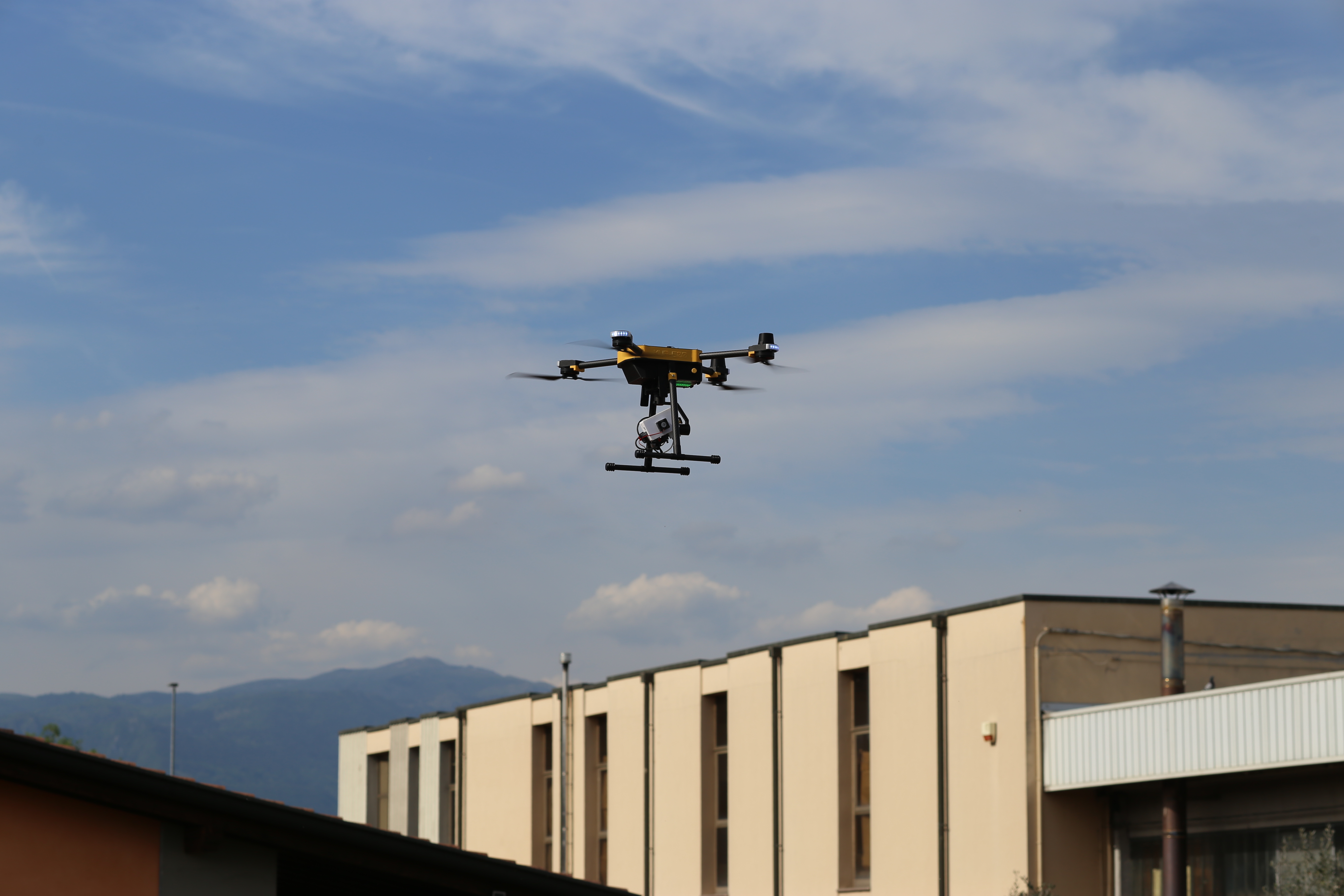

Erste erfolgreiche Drohnen-Testflüge für EL- & PL-Inspektion
